Fortify 安裝及組態

Jenkins 要和fortify整合有許多方式，不過我們想單純掃描並產生客製的報表，再加上也有計畫轉到Gitlab CI，所以就不嘗試cloud版的Fortify或是將掃描結果FPR上傳的Fortify 360，先維持以CLI為主的方式。所以，以下的plugin都沒安裝:

確認Fortify執行檔路徑

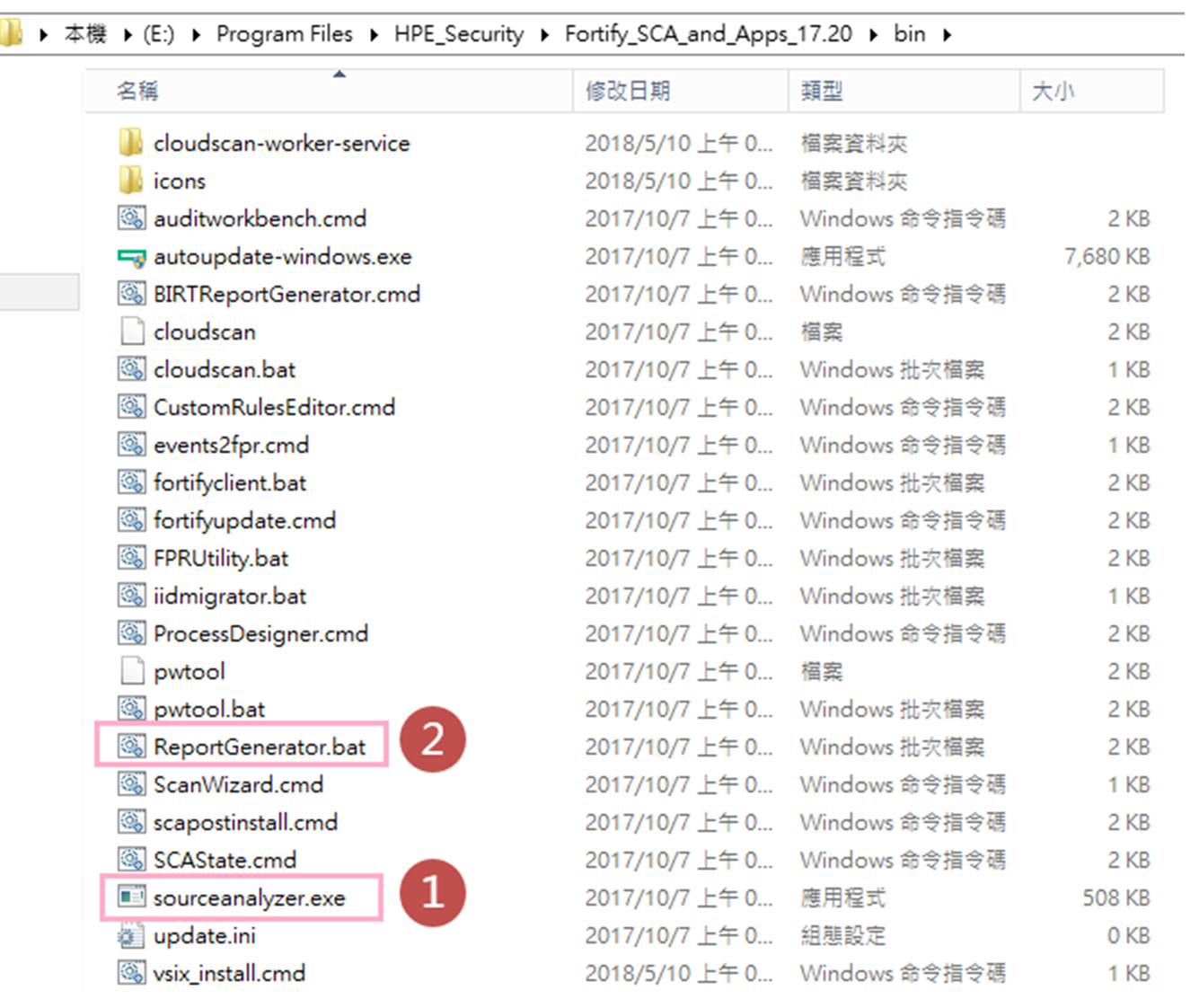

(1)CI Server或是Slave Server有獨立安裝好fortify SCA，應該可以在program files目錄下找到sourceanalyzer.exe及ReportGenerator.bat執行檔

確認Visual Studio執行檔路徑

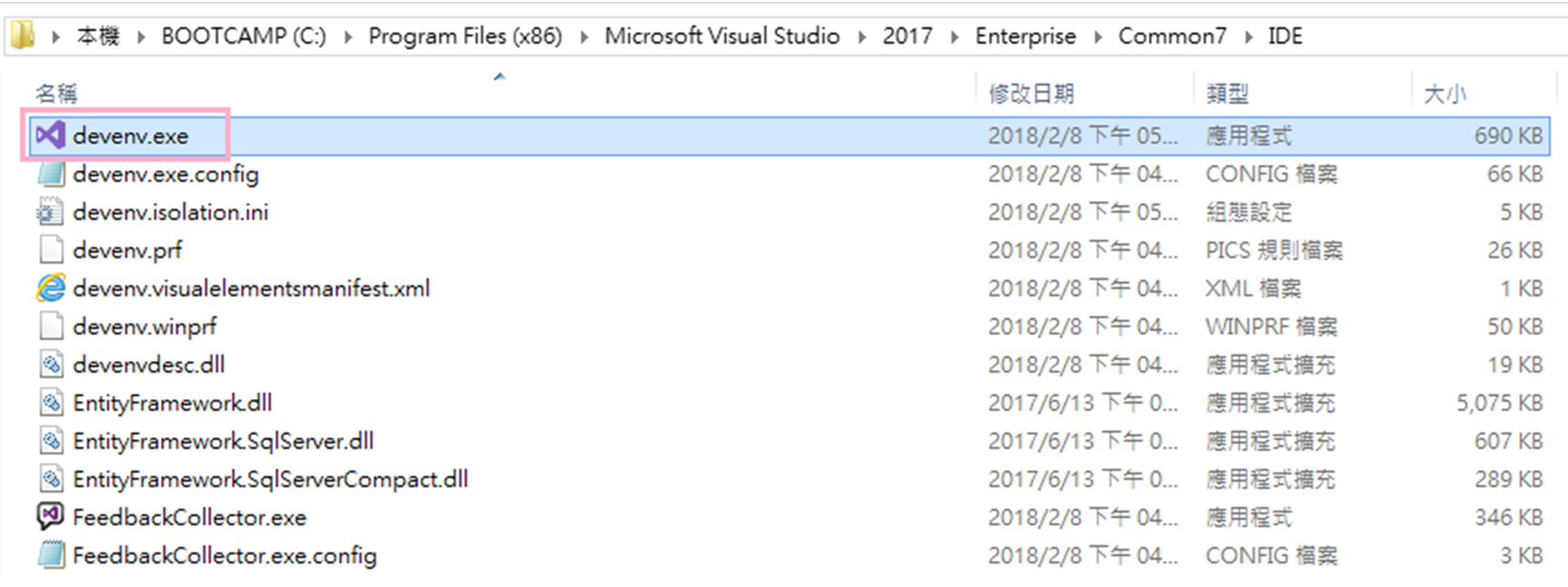

(2)另外，我們也將透過Visual Studio translate .NET程式碼，所以也一起確認執行檔位置。

確認好fortify及Visual 執行檔之後，我們就可以Config CI Job，執行源碼檢測。

Config CI Job

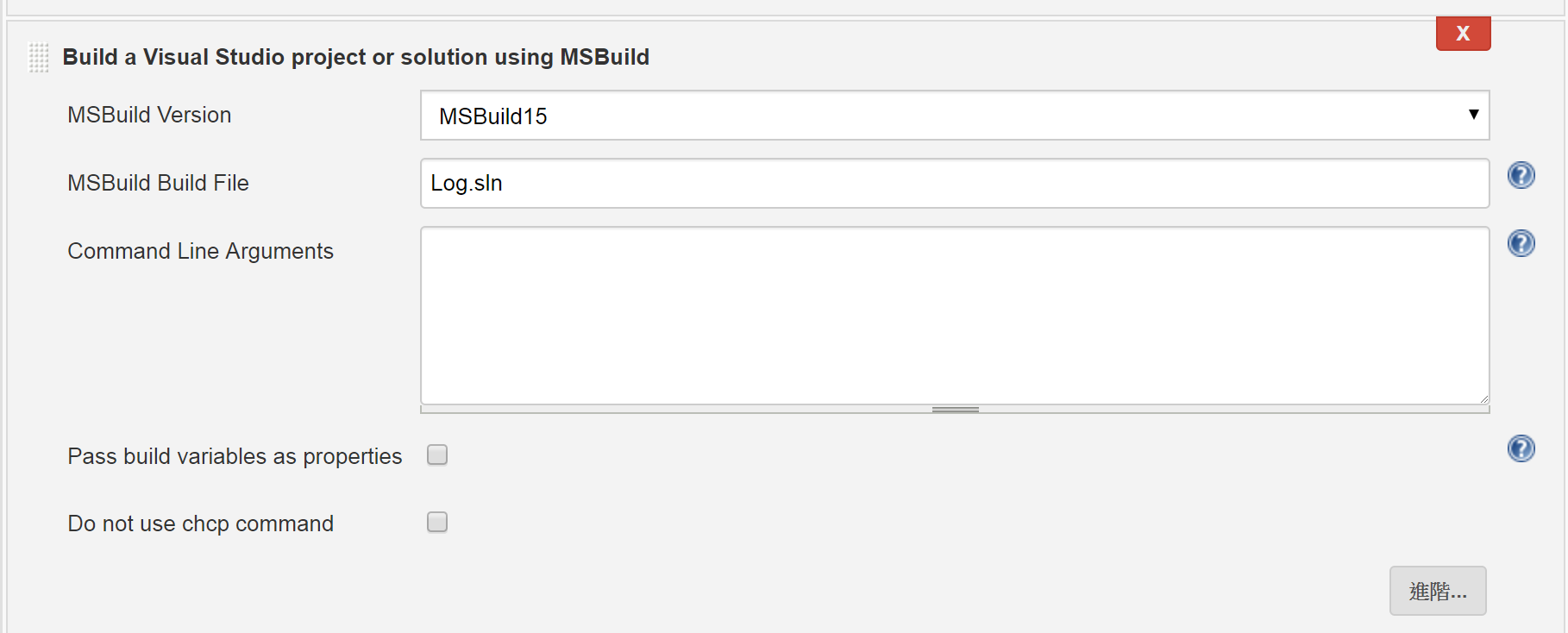

新增CI JOB時，在建置階段使用MSBuild先建置

建置後就可以開始掃描了，我們把源碼檢測分成3個步驟，

• 1.首先是透過Visual Studio translate，然後執行掃描，產生.FPR報表檔案。

• 2.讀取.FPR報表檔產生成pdf報表。

• 3.透過email寄出pdf報表檔。

(1).首先是透過Visual Studio translate，然後執行掃描，產生.FPR報表檔案

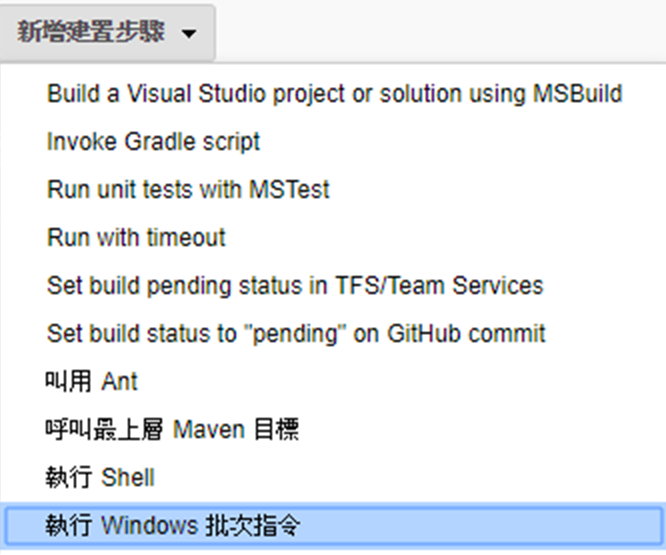

在建置步驟上新增 執行Windows批次指令。

在第一個執行windows批次指令區塊輸入以下指令:

REM ###########################################################################
set SCA="E:\Program Files\HPE_Security\Fortify_SCA_and_Apps_17.20\bin\sourceanalyzer.exe"
set RPT="E:\Program Files\HPE_Security\Fortify_SCA_and_Apps_17.20\bin\ReportGenerator.bat"
set FPR="E:\Program Files (x86)\Jenkins\workspace\Log\FortifyLog.fpr"
set DEV="C:\Program Files (x86)\Microsoft Visual Studio\2017\Enterprise\Common7\IDE\devenv.exe"
set SLN="E:\Program Files (x86)\Jenkins\workspace\Log\Log.sln"
echo Build %time%
%SCA% -b Log %DEV% %SLN% /REBUILD debug
echo ScanStart %time%
%SCA% -b Log -scan -mt -f %FPR%
echo ScanFinished %time%

(2)讀取.FPR報表檔產生成pdf報表。

在建置步驟上再新增 執行第二個Windows批次指令。

也可以用Audit Workbench手動產生報表，不過上面我們先以批次檔將fortify結果檔依照報表範本產生:

1.報表範本DeveloperWorkbook.xml

2.設定產生pdf格式的報表(舊版報表的方式)

3.設定filerSet = Security Auditor View(Quick view看不出太多問題)

輸入以下指令

REM ###########################################################################
set RPT="E:\Program Files\HPE_Security\Fortify_SCA_and_Apps_17.20\bin\ReportGenerator.bat"
set FPR="E:\Program Files (x86)\Jenkins\workspace\Log\FortifyLog.fpr"
set PDF="E:\Program Files (x86)\Jenkins\workspace\Log\FortifyLog.pdf"
REM ###########################################################################
echo Report Generate Starting!! %time%
%RPT% -template DeveloperWorkbook.xml -format pdf -f %PDF% -source %FPR% -filterSet "Security Auditor View"
echo Report Generate Finished!! %time%

(3)透過email寄出pdf報表檔。

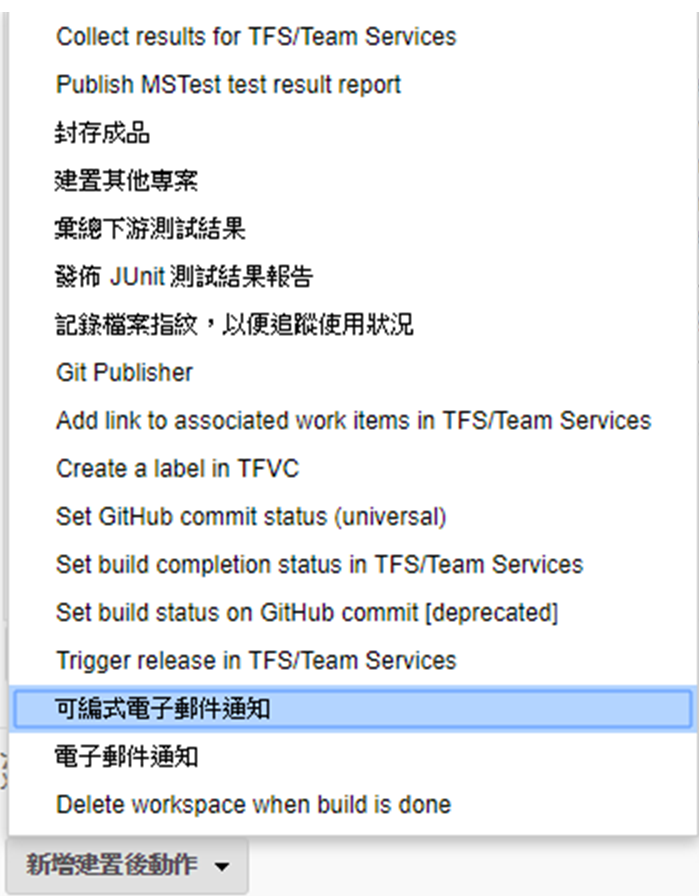

新增一個建置後動作 > 可編式電子郵件通知

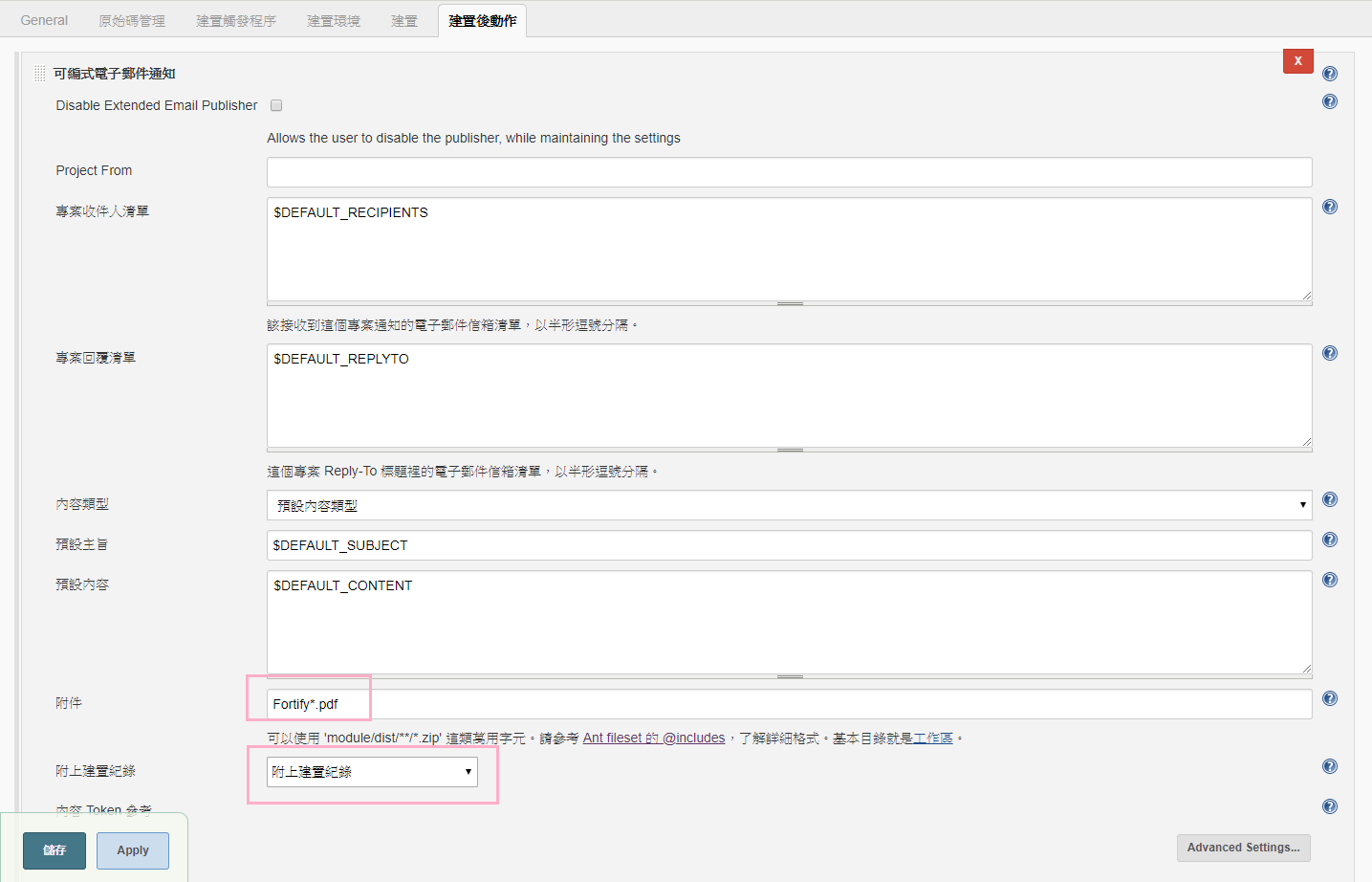

附件上輸入*.pdf，然後選擇附上建置紀錄，最後按下儲存按鈕。

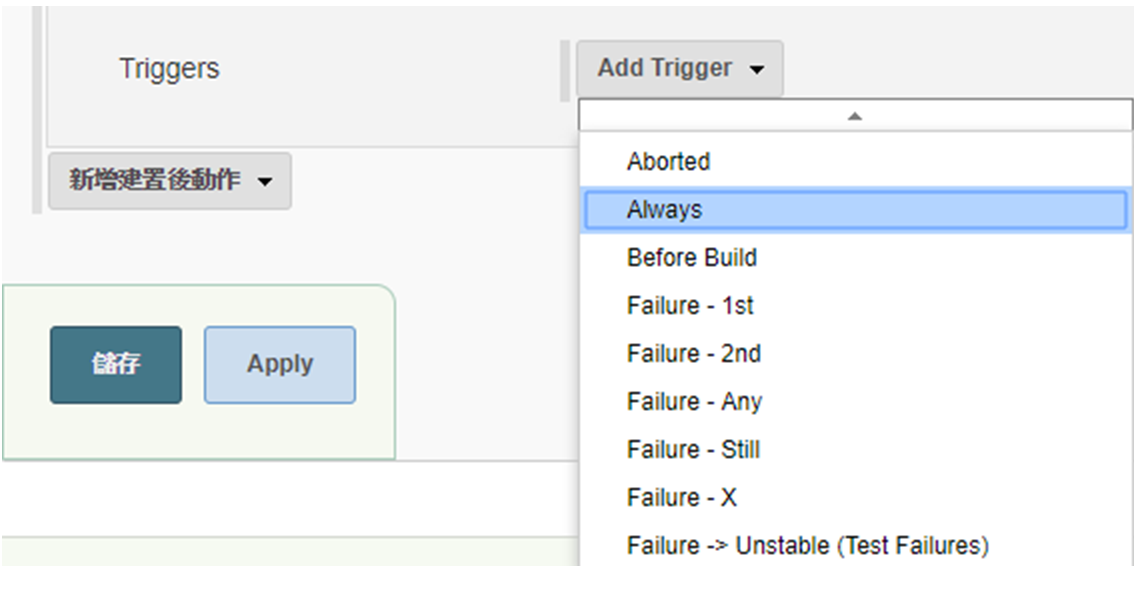

按一下右下角的Advanced Settings，按下Add Trigger選項，選Always。

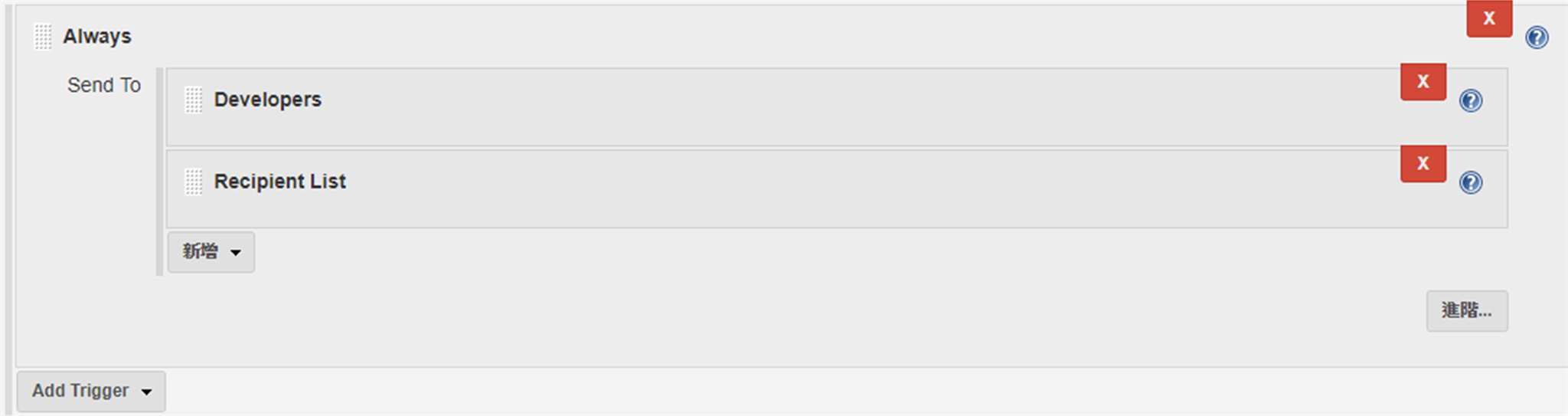

分別寄送給Developers及Recipient List

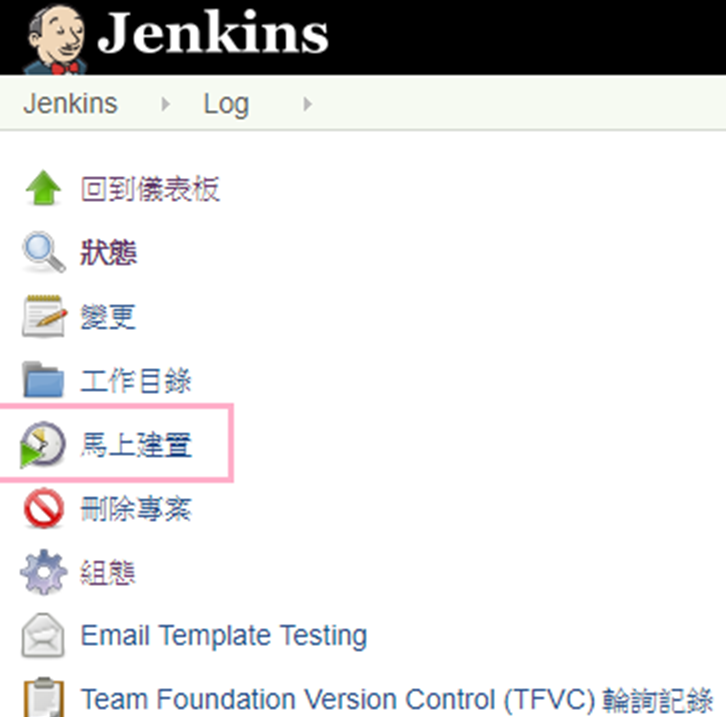

馬上建置!

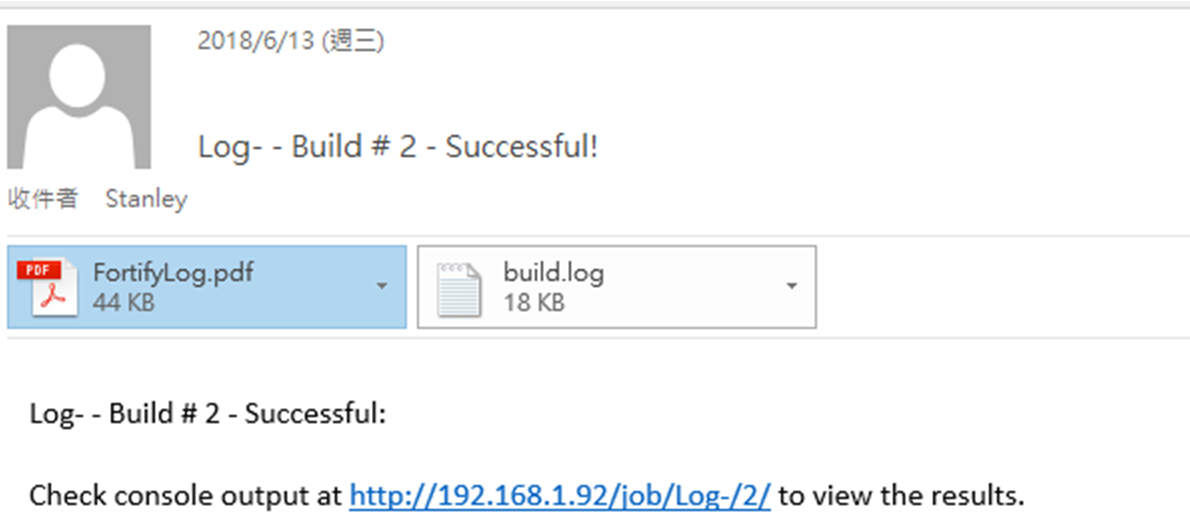

然後，Jenkins幫我們執行掃描後，因為Log專案比較小，過大約1分鐘，我們就能收到檢測報告了。

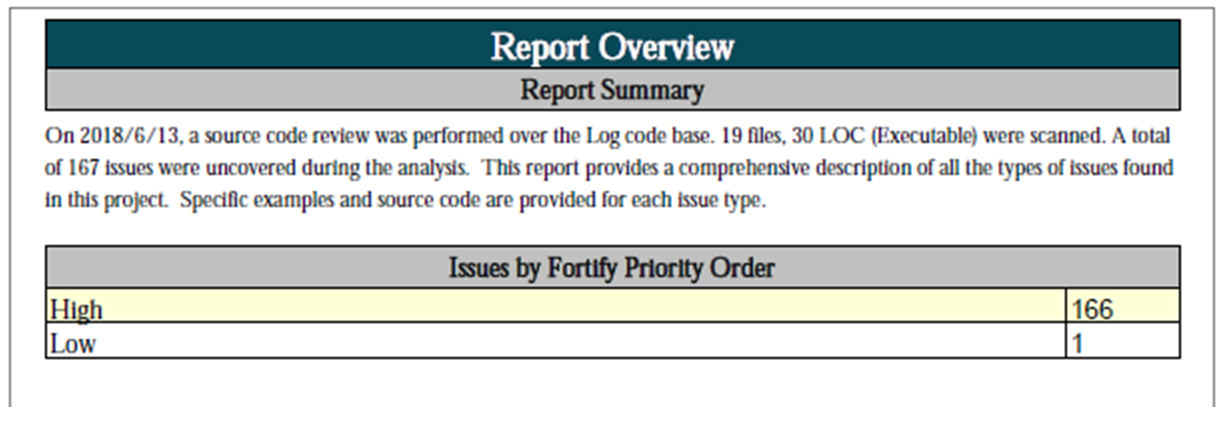

依照舊版template產出掃描結果，也可以設圓餅圖、長條圖等。

小結

• 也可以多個專案先產生.FPR報表檔，透過fprutility 工具作完Merge後再產生單一的報表檔。

• 如果想改報表範本，可以到安裝目錄下的C:\Program Files\HPE_Security\Fortify_SCA_and_Apps_17.20\Core\config\reports\ 複製DeveloperWorkbook.xml出來修改。

• 如果在進行掃描時有遇到Unable to load build session with ID，可以試試先用Visual Studio plugin先編譯及掃描1次。

• 掃描很吃cpu，建議安排在Jenkins slave server執行。
